Uszczelka pod głowicą czy naprawdę jest konieczna?

Tak uszczelka pod głowicą jest absolutnie niezbędna w zdecydowanej większości silników spotykanych na polskich drogach. Bez niej olej, chłodziwo i gazy spalinowe zaczęłyby się mieszać w ciągu kilku minut pracy jednostki napędowej. Jedyny wyjątek stanowią konstrukcje monoblok, w których głowica stanowi integralną część bloku silnika ale o tym za chwilę, bo temat zasługuje na dokładne rozbicie, a nie encyklopedyczne hasło.

• Czy uszczelka pod głowicą jest konieczna w każdym silniku
• Objawy uszkodzonej uszczelki pod głowicą, które łatwo przeoczyć
• Wymiana uszczelki pod głowicą koszt i kiedy naprawdę musisz ją zrobić

Czy uszczelka pod głowicą jest konieczna w każdym silniku

Każdy silnik tłokowy składa się z dwóch głównych elementów: bloku, w którym poruszają się tłoki, oraz głowicy, gdzie znajdują się zawory i komory spalinowe. Te dwie części muszą zostać rozdzielone inaczej nie dałoby się ich wyprodukować, złożyć ani serwisować. Szczelina między nimi wymaga więc precyzyjnego uszczelnienia, które wytrzyma temperatury sięgające 250°C, ciśnienie do 60 bar w komorze spalania i jednoczesne działanie oleju oraz płynu chłodniczego.

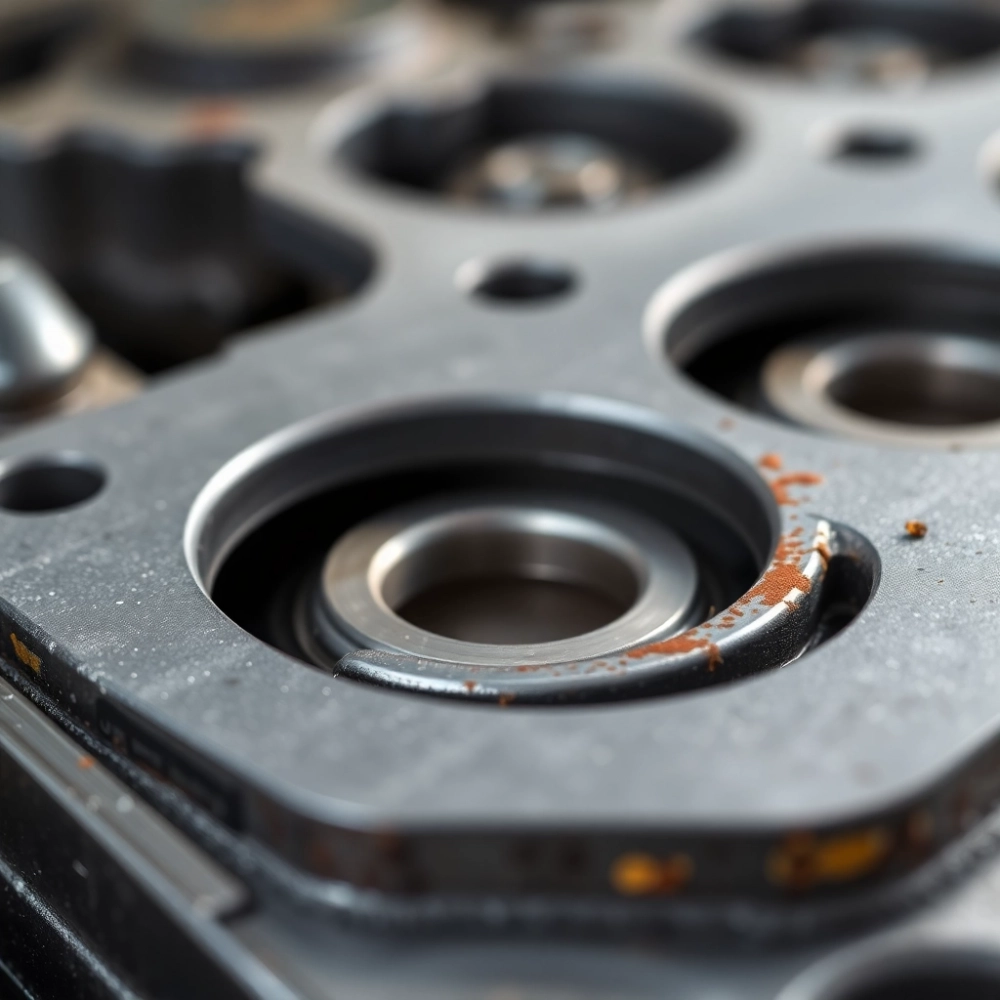

Uszczelka pod głowicą to płaska, wielowarstwowa płyta wycięta z materiału kompozytowego, metalu lub grafitu. Jej zadanie jest banalnie proste w opisie, a diabelnie trudne w realizacji: zapewnić szczelność trzech niezależnych obiegów jednocześnie. Spaliny nie mogą przedostać się do układu chłodzenia, olej smarujący nie może mieszać się z chłodziwem, a ciśnienie sprężania musi pozostać tam, gdzie powinno.

Na rynku dominują trzy typy materiałów, z których produkuje się uszczelki głowicy. Każdy z nich sprawdza się w innych warunkach i cenie.

Uszczelki MLS (ang. Multi-Layer Steel) zdominowały współczesny rynek, ponieważ ich stalowa konstrukcja sprężynuje pod dociskiem śrub. Gdy głowica nagrzewa się i rozszerza nierównomiernie aluminium szybciej niż stal uszczelka MLS potrafi skompensować te różnice dzięki elastyczności warstw. Kompozytowe egzemplarze tańsze, ale mniej odporne na cykliczne obciążenia termiczne, dlatego w nowoczesnych jednostkach turbodoładowanych praktycznie wyszły z użycia.

W silnikach monoblok (monolitycznych) sytuacja wygląda inaczej. Głowica nie istnieje jako osobny element została wylana razem z blokiem, a jedynym demontowalnym podzespołem jest pokrywa zaworowa. W takiej konstrukcji klasyczna uszczelka pod głowicą jest zbędna, bo nie ma szczeliny do uszczelnienia. Spotkasz ją między innymi w wielu motocyklowych jednostkach V-twin, a także w niektórych kompaktowych silnikach przemysłowych.

Istnieją też eksperymentalne rozwiązania, w których producent rezygnuje z klasycznej uszczelki na rzecz trwałego klejenia lub wylewania ciekłego metalu pomiędzy blok a głowicę. Technologia ta ma jedną zaletę eliminuje ryzyko powtórnego przebicia. Ma też poważną wadę: w razie konieczności naprawy głowicy demontaż staje się niemożliwy bez mechanicznego niszczenia bloku. Dlatego metoda ta pozostaje domeną motorsportu i pojedynczych prototypów, a nie seryjnej produkcji.

Objawy uszkodzonej uszczelki pod głowicą, które łatwo przeoczyć

Przebita uszczelka pod głowicą nie zawsze objawia się dramatycznie. Często przez tygodnie daje subtelne sygnały, które kierowca zrzuca na winę paliwa, pogody albo „zmęczonego silnika". Rozpoznanie tych symptomów na wczesnym etapie może uratować jednostkę napędową przed zatarciem, którego koszt naprawy przekracza wartość wieloletniego auta.

Najbardziej charakterystycznym objawem jest biały, gęsty dym z układu wydechowego, który utrzymuje się nawet po pełnym nagrzaniu silnika. W odróżnieniu od pary wodnej, która znika po minucie, dym ten ma słodkawy zapach chłodziwa i nie ustępuje. Oznacza, że płyn chłodniczy przedostaje się do komory spalania i paruje w kontakcie z rozgrzanymi gazami.

Sprawdź zbiorniczek wyrównawczy chłodziwa przy rozgrzanym silniku. Zdejmij korek i odkręć odpowietrznika. Jeśli płyn bulgocze jak gotująca się woda, mimo że wskaźnik temperatury na desce rozdzielczej pokazuje wartość nominalną, masz niemal pewną oznakę przebicia. Gazy spalinowe przeciskają się przez uszkodzoną uszczelkę do układu chłodzenia i uciekają w postaci bąbelków.

Wyciągnij bagnetkę oleju i sprawdź konsystencję. Zdrowy olej jest półprzezroczysty, w kolorze bursztynu do ciemnego brązu. Olej zmieszany z chłodziwem tworzy nieprzyjemną, kremową emulsję, która wygląda jak mleko czekoladowe albo majonez. Ta substancja traci właściwości smarne, bo woda z chłodziwa wypłukuje dodatki uszlachetniające. Dalsza jazda w takim stanie oznacza zatarcie w ciągu kilkudziesięciu kilometrów.

Subtelnym objawem bywa spadek mocy, którego kierowca nie łączy z uszczelką. Kompresja ucieka przez nieszczelność, więc silnik gorzej przyspiesza, szczególnie pod górę albo przy wyprzedzaniu. Czasem towarzyszy temu charakterystyczne „pykanie" w okolicach kolektora ssącego gazy spalinowe cofają się do ssania, bo nie mają dokąd uciec przez uszkodzone uszczelnienie.

Wymiana uszczelki pod głowicą koszt i kiedy naprawdę musisz ją zrobić

Wymiana uszczelki pod głowicą to jedna z najpoważniejszych interwencji w silniku, ale nie zawsze konieczna. Mechanik otwiera blok, zdejmuje głowicę, sprawdza jej płaskość, montuje nową uszczelkę i składa wszystko z powrotem z zachowaniem ściśle określonych momentów dokręcania. Procedura trwa od 4 do 10 godzin, w zależności od konstrukcji silnika i stopnia skomplikowania osprzętu.

Są sytuacje, w których wymiana jest obowiązkowa. Pierwsza to oczywiście wykrycie któregokolwiek z opisanych wyżej objawów. Druga to każdy demontaż głowicy przy okazji wymiany paska rozrządu, regulacji zaworów czy naprawy uszczelek trzonowych zawsze zakłada się nową uszczelkę pod głowicą. Stara uszczelka po ponownym montażu niemal na pewno nie zapewni pełnej szczelności, bo została odkształcona przez pierwszy cykl pracy.

Trzecią sytuacją jest przegrzanie silnika, nawet jednorazowe. Gdy temperatura płynu chłodniczego przekroczy 110°C, aluminium głowicy rozszerza się nierównomiernie. Krótkotrwałe odkształcenie może „odparzyć" uszczelkę, czyli spowodować utratę sprężystości w miejscu kontaktu z blokiem. Po takim incydencie uszczelka rzadko wraca do pierwotnego stanu.

Wybór uszczelki wpływa na trwałość naprawy bardziej, niż sugeruje różnica cen. Części OEM (Original Equipment Manufacturer) kosztują więcej, ale są wytwarzane według specyfikacji producenta auta, z identycznymi tolerancjami i materiałami. Zamienniki sprawdzonych marek, takich jak Victor Reinz, Elring czy Ajusa, oferują porównywalną jakość w niższej cenie. Tanie uszczelki no-name z nieznanych źródeł mogą wytrzymać pół roku albo dwa tygodnie różnica jest naprawdę aż tak duża.

Numer katalogowy to podstawa. Nie kupuj uszczelki „na oko" porównując starą z nową w sklepie. Zbyt wiele wariantów różni się grubością, średnicą otworów na kanały olejowe i pozycją otworów na śruby. Użyj numeru VIN auta albo kodu silnika, żeby mechanik lub sprzedawca dobrał dokładny zamiennik. Nawet różnica 0,2 mm w grubości uszczelki zmienia stopień sprężania, co przekłada się na moc, moment obrotowy i emisję spalin.

Przed montażem nowej uszczelki głowica musi zostać sprawdzona pod kątem płaskości. Specjalna liniał i zestaw szczelinomierzy mierzą odchylenie na całej powierzchni. Dopuszczalna tolerancja waha się od 0,03 mm do 0,08 mm, zależnie od producenta. Przekroczenie normy oznacza konieczność planowania, czyli zeszlifowania minimalnej warstwy aluminium na profesjonalnej strugarce. To dodatkowy koszt, ale często ratuje głowicę przed wymianą.

Momeny dokręcania śrub głowicy to nie sugestia, lecz wymóg bezwzględny. Nowoczesne silniki stosują schemat dokręcania od środka na zewnątrz, w trzech do pięciu etapach, z momentem wzrastającym od 30 Nm do końcowych 80-100 Nm (wartości przykładowe dla konkretnego silnika wymagana jest specyfikacja producenta). Pominięcie etapowania albo zbyt mocne dokręcenie odkształca uszczelkę, zbyt słabe nie dociska jej do rowków. Oba przypadki kończą się powtórnym przebiciem.

Najczęstsze błędy popełniane przy wymianie uszczelki pod głowicą wynikają z pośpiechu i braku doświadczenia. Powierzchnia styku bloku z głowicą musi być idealnie czysta nawet kilka ziaren starego materiału uszczelki albo drobina brudu powoduje nierównomierny docisk i mikroszczelinę. Śruby dokręcane dynamicznie udarową wkrętarką zamiast kluczem dynamometrycznym przekraczają moment, nawet jeśli wkrętarka ma regulację. Stara uszczelka leżąca na półce, „na wszelki wypadek", to gwarancja rychłego powrotu do warsztatu.

Checklista: Kiedy wymiana uszczelki pod głowicą jest konieczna

• Biały gęsty dym z wydechu utrzymujący się po nagrzaniu silnika
• Pęcherzyki powietrza w zbiorniczku wyrównawczym przy pracującym silniku
• Mleczny, pienisty nalot na bagnetce oleju albo korku wlewu
• Demontaż głowicy z jakiegokolwiek powodu (pasek rozrządu, regulacja zaworów)
• Każde przegrzanie silnika powyżej 110°C, nawet jednorazowe
• Wyciek chłodziwa z okolic styku głowicy z blokiem, którego źródła nie da się zlokalizować z zewnątrz

Czy uszczelka pod głowicą jest konieczna? W każdym klasycznym silniku tłokowym z osobnym blokiem i głowicą, tak bez niej jednostka napędowa nie przepracuje nawet minuty. W silnikach monoblok staje się zbędna, bo nie ma osobnego złącza do uszczelnienia. Decyduje więc konstrukcja, a nie technologiczny wybór producenta. Warto odróżnić te dwa przypadki, zanim zlecisz diagnostykę, która w silniku monolitycznym nie ma czego szukać.

Źródła i normy: ogólne wytyczne producentów silników dotyczące tolerancji płaskości głowicy (PN-EN 10204 dla certyfikacji materiałowej wyrobów hutniczych), specyfikacje materiałowe uszczelek MLS wg normy ISO 9001, dane techniczne czołowych producentów uszczelek (materiały własne Victor Reinz, Elring, Ajusa).Orientacyjne ceny uszczelek i robocizny na podstawie ogólnopolskich cenników warsztatów samochodowych w roku 2024.
